线程本地变量
在多线程应用开发中, 对于不希望在现场间共享, 但是又希望全局可见的变量, 我们提供了一种 tls 变量的实现机制, 允许定义线程本地的全局变量. 在c/cpp中, 可以使用 __thread int data 来定义一个线程本地变量, 该变量在编译后会记录在 .tbss, .tdata 两个段中, 与 .bss, .data 段对应. 由于 .rodata 段不可写入, 因此线程本地的 read-only 对象没有意义.
为了让每个变量只能访问自己线程的 tls 变量, 需要将其保存在进程上下文中, 在 x86_64 架构中, 与线程相关的变量均被保存与 %fs 寄存器指向的 (Thread Control Block中):
struct pthread {
/* Part 1 -- these fields may be external or
* internal (accessed via asm) ABI. Do not change. */
struct pthread *self;
#ifndef TLS_ABOVE_TP
uintptr_t *dtv;
#endif
struct pthread *prev, *next; /* non-ABI */
uintptr_t sysinfo;
...
/* Part 2 -- implementation details, non-ABI. */
int tid;
int errno_val;
...
/* Part 3 -- the positions of these fields relative to
* the end of the structure is external and internal ABI. */
#ifdef TLS_ABOVE_TP
uintptr_t canary;
uintptr_t *dtv;
#endif
};

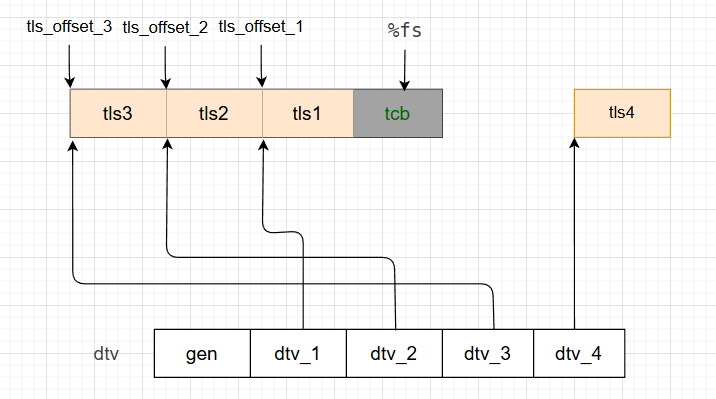

其中 uintptr_t *dtv; 用于维护 tls 变量信息, 由于每个动态链接单元都可能有自己的 tls 变量, 他们散步在虚拟内存空间的不同地方, 因此需要一个机制来访问这些变量.
对当前 elf 内部定义的 tls 变量, 默认会通过相对偏移地址访问(PIC). 对其他 shared object 的访问会则会复杂很多, 下面展开分析.
动态库中的 tls 变量
按链接库的加载时机分为两种情况:
- 被标记为 DL_NEEDED 的库, 在 main 函数所在的
elf载入内存前, 就会被连同载入内存. - 使用 dlopen 手动加载的库, 这部分
shared object的 tls 段内存在 dlopen 时才会动态在内存中分配.
init exec TLS modle
在 main 函数执行前被载入内存, 那么为了方便仿存, 动态链接器会将这些 shared object 的 tls 内存段和 tcb(*%fs) 放在连续的内存上, 之后访问 tls 变量就可以直接通过 %fs 偏移.
从例子开始看起:
__thread int tls_data1;
__thread int tls_data2;
int read_tls_data1() {
return tls_data1;
}
int read_tls_data2() {
return tls_data2;
}
通过 -ftls-model=initial-exec 限制该库只能在 initial 时被加载, 从而获得优化. 观察编译产生的汇编:
$ gcc -ftls-model=initial-exec -fPIC -O2 -S tls.c
$ cat tls.s
read_tls_data1:
movq tls_data1@gottpoff(%rip), %rax
movl %fs:(%rax), %eax
ret
read_tls_data2:
movq tls_data2@gottpoff(%rip), %rax
movl %fs:(%rax), %eax
ret
它首先从 symbol@gottpoff(%rip) 读取一个 offset 到 %rax 寄存器, 再从 %fs:(%rax) 地址读取 TLS 变量的值. 上面提到, 在 initial exec TLS model 下, TLS 空间是可以相对 %fs 寻址的, 但是 offset 无法提前得知, 需要由动态链接器完成重定位.
$ as tls.s -o tls.o
$
objdump -S -r tls.o
# omitted
0000000000000000 <read_tls_data1>:
0: 48 8b 05 00 00 00 00 mov 0x0(%rip),%rax # 7 <read_tls_data1+0x7>
3: R_X86_64_GOTTPOFF tls_data1-0x4
7: 64 8b 00 mov %fs:(%rax),%eax
a: c3 ret
b: 0f 1f 44 00 00 nopl 0x0(%rax,%rax,1)
0000000000000010 <read_tls_data2>:
10: 48 8b 05 00 00 00 00 mov 0x0(%rip),%rax # 17 <read_tls_data2+0x7>
13: R_X86_64_GOTTPOFF tls_data2-0x4
17: 64 8b 00 mov %fs:(%rax),%eax
1a: c3 ret
在 mov 指令的立即数部分, 创建了一个 R_X86_64_GOTTPOFF 类型的重定位符, 告诉动态链接器, 在 .got 表中填写对应 symbol 相对 %fs 的偏移, 并将 .got entry 的相对 mov 指令的地址填入 mov 的立即数内.
进一步链接成 .so:
$ gcc -shared tls.o -o libtls.so
$
objdump -D -S -R libtls.so
# omitted
Disassembly
of section .text:
0000000000001100 <read_tls_data1>:
1100: 48 8b 05 d1 2e 00 00 mov 0x2ed1(%rip),%rax # 3fd8 <tls_data1+0x3fd4>
1107: 64 8b 00 mov %fs:(%rax),%eax
110a: c3 ret
110b: 0f 1f 44 00 00 nopl 0x0(%rax,%rax,1)
0000000000001110 <read_tls_data2>:
1110: 48 8b 05 a9 2e 00 00 mov 0x2ea9(%rip),%rax # 3fc0 <tls_data2+0x3fc0>
1117: 64 8b 00 mov %fs:(%rax),%eax
111a: c3 ret
Disassembly
of section .got:
0000000000003fb8
<.got>:
...
3fc0: R_X86_64_TPOFF64 tls_data2
3fd8: R_X86_64_TPOFF64 tls_data1
可以看到:
- 两个 tls 变量被写入了
.got表中; .got的地址被写入了 mov 指令的立即数 (静态链接器完成了符号重定位);- 运行时, 为了读取 tls 变量的值, 先从
.got表中取出 tls_data 相对%fs的偏移, 然后通过%fs+ offset访问.
local/global dynamic TLS model
第二种情况是, 该库可能被 dlopen 加载, 因此 tls 段的 base 相对于 %fs 在编译期并不固定.
此时又分为两种情况:
- 要访问的 tls 变量在
shared object内部, 此时由于 tls base 地址在编译期不确定(由于多个线程会有多个 tls 内存区域, 因此不能通过相对偏移访问 tls). 因此需要通过__tls_get_addr函数间接找到 tls_data 的地址. 这种情景叫做 local dynamic TLS model(-ftls-model=local-dynamic). - 要访问的 tls 变量在当前
shared object外部定义, 此时由于不知道tls data在哪个.so中, 也不知道它在 so 中的偏移. 这种情景叫做 global dynamic TLS model (-ftls-model=global-dynamic(default)), 为最通用的情况.
local dynamic TLS model
核心函数为 __tls_get_addr, 在 musl 的实现如下:
#define tls_mod_off_t unsigned long long
// tls_mod_off_t[0] -> uint64_t ti_module
// tls_mod_off_t[1] -> uint64_t ti_offset
// #define pthread* pthread_t
void *__tls_get_addr(tls_mod_off_t *v)
{
pthread_t self = __pthread_self();
return (void *)(self->dtv[v[0]] + v[1]);
}
该函数需要两个参数, 第一个参数标识 tls 变量在哪个 shared object 中, 第二个参数标识 tls 变量相对 tls base 的偏移. 根据前面的 dtv 图, pcb->dtv[module_index] + tls_offset 即为目标 tls 变量地址.
$ gcc -ftls-model=local-dynamic -fPIC -O2 -S tls.c
$ cat tls.s
read_tls_data1:
.LFB0:
subq $8, %rsp
leaq tls_data1@tlsld(%rip), %rdi
call __tls_get_addr@PLT
movl tls_data1@dtpoff(%rax), %eax
addq $8, %rsp
ret
read_tls_data2:
subq $8, %rsp
leaq tls_data2@tlsld(%rip), %rdi
call __tls_get_addr@PLT
movl tls_data2@dtpoff(%rax), %eax
addq $8, %rsp
ret
生成了两个链接器变量:
tls_data1@tlsld指示链接器生成R_X86_64_TLSLD类型的relocation, 它的意思是在 .got 表中生成一个 entry, 这个 entry 会保存当前动态库对应的编号(由动态链接器在 dlopen 时填入), 然后该编号存入%rdi, 然后作为参数传给__tls_get_addr获取当前shared object的 tls base address.tls_data1@dtpoff指示链接器生成R_X86_64_DTPOFF32类型的relocation, 在链接时将tls_data1在plt中的 offset 填入此处, 再与加上 base, 得到 tls data 的实际地址.
查看生成的 .so 文件
$ gcc -shared tls.o -o libtls.so
$
objdump -D -R libtls.so
# omitted
Disassembly
of section .text:
0000000000001110 <read_tls_data1>:
1110: 48 83 ec 08 sub $0x8,%rsp
1114: 48 8d 3d 9d 2e 00 00 lea 0x2e9d(%rip),%rdi # 3fb8 <_DYNAMIC+0x1c0>
111b: e8 10 ff ff ff call 1030 <__tls_get_addr@plt>
1120: 8b 80 04 00 00 00 mov 0x4(%rax),%eax
1126: 48 83 c4 08 add $0x8,%rsp
112a: c3 ret
112b: 0f 1f 44 00 00 nopl 0x0(%rax,%rax,1)
0000000000001130 <read_tls_data2>:
1130: 48 83 ec 08 sub $0x8,%rsp
1134: 48 8d 3d 7d 2e 00 00 lea 0x2e7d(%rip),%rdi # 3fb8 <_DYNAMIC+0x1c0>
113b: e8 f0 fe ff ff call 1030 <__tls_get_addr@plt>
1140: 8b 80 00 00 00 00 mov 0x0(%rax),%eax
1146: 48 83 c4 08 add $0x8,%rsp
114a: c3 ret
Disassembly
of section .got:
0000000000003fb8
<.got>:
...
3fb8: R_X86_64_DTPMOD64 *ABS*
两个函数调用 __tls_get_addr 时, 使用的参数都是 0x3fb8, 改地址即为 .got 表中保存当前 shared object 编号的地址(后面空了 8 字节的全 0 空间, 表示 ti_offset 为 0).
特别地, 如果在一个函数里访问多个当前动态库的 TLS 变量, 那么 __tls_get_addr 调用是可以合并的：
__thread int tls_data1;
__thread int tls_data2;
int read_tls_data() { return tls_data1 + tls_data2; }
会生成如下的汇编:
$ gcc -ftls-model=local-dynamic -fPIC -O2 -S tls.c
$ cat tls.s
read_tls_data:
.LFB0:
subq $8, %rsp
leaq tls_data1@tlsld(%rip), %rdi
call __tls_get_addr@PLT
movl tls_data1@dtpoff(%rax), %edx
addl tls_data2@dtpoff(%rax), %edx
addq $8, %rsp
movl %edx, %eax
ret
这样就减少了一次 __tls_get_addr 的调用.
global dynamic TLS model
最后一种情况, 访问的是外部动态链接库的全局tls变量, 此时只有变量的符号信息, 需要动态链接器去查找其属于哪个库, 偏移是多少.
$ gcc -ftls-model=global-dynamic -fPIC -O2 -S tls.c
$ cat tls.s
read_tls_data1:
subq $8, %rsp
data16 leaq tls_data1@tlsgd(%rip), %rdi
.value 0x6666
rex64
call __tls_get_addr@PLT
movl (%rax), %eax
addq $8, %rsp
ret
read_tls_data2:
subq $8, %rsp
data16 leaq tls_data2@tlsgd(%rip), %rdi
.value 0x6666
rex64
call __tls_get_addr@PLT
movl (%rax), %eax
addq $8, %rsp
ret
这次出现了一些不一样的内容: data16、.value 0x6666 和 rex64; 实际上, 这些是无用的指令前缀, 不影响指令的语义, 但是保证了这段代码有足够的长度, 方便后续链接器进行优化. 除了这些奇怪的前缀, 核心就是 symbol@tlsgd(%rip) 语法, 它会创建 R_X86_64_TLSGD relocation, 表示让链接器在 .got 中创建一对 entry, 一个表示 ti_module, 另一个表示 ti_offset, 构成一个 tls_index 结构体. 与 local dynamic 相比, 多了一个 ti_offset 无法在链接时得知, 需要动态链接器给出. 将 .got 中的 tls_index 结构体作为参数传给 __tls_get_addr 函数, 获得 tls_data 实际的地址.
在 shared object 加载时, 动态链接器会将 .got 表中的 ti_module 和 ti_offset 和其他 .got 表中的变量一起填入.
